  • 工业产品设计Rhino犀牛建模视频教程-简单快速制作加湿器

    工业产品设计Rhino犀牛建模视频教程-简单快速制作加湿器

    做这个加湿器，可以导入到keyshot看看渐消面有没做到位。

  • 产品设计Rhino犀牛教程-加湿器建模

    产品设计Rhino犀牛教程-加湿器建模

    加湿器建模视频演示教程请前往以下地址观看

    http://www.3dscg.com/rhino-v-jiashiqi.html

    今天我们用Rhino犀牛来画一个加湿器，不用流动曲面的方法

    用另一种简单的方法来做

    首先用直线画出中轴线， BackgroundBitmap导入背景图

    放中轴线上对齐中线，用Curve曲线勾出加湿器的轮廓线


    把这条轮廓线复制一条，选择上下两端几个点向内拉点

    把两端的点删除，剩下如下图



    选择这两条曲线使用Revolve旋转成型命令生成曲面


    切换至顶视图，以0坐标为起点画一条直线

    用ArrayPolar环形阵列命令按0坐标阵列，

    阵列数量为90


    选择其中一条直线，Rotate旋转复制


    选择复制和被复制的两条直线，使用Tim命令剪切

    剪切的时候注意，剪切靠近圆心的那条曲面


    接下来选择如下两条直线，剪切另外一个曲面


    切换到透视图，可看到剪切完成图，用OffsetSrf偏移曲面

    给曲面加2的厚度



    在右视图中上下画两条直线，使用剪切Tirm命令

    主要是切掉短多重曲面使其面与坐标轴平行，再加盖cap



    在右视图中，选择长的多重曲面，用Offset偏移曲线 命令

    选择多重曲面外轮廓线向内偏移1.5


    选择偏移出的线，用Revolve旋转成型命令

    旋转成曲面


    再用BooleanSplit布尔运算切割命令，把这两个多重曲线

    以旋转的面切割，切割后把下图所选的曲面删除


    在曲面中间画条直线，用ExtrudeCrv命令拉伸

    用BooleanSplit布尔运算切割出一下两个多重曲面


    两个曲面接洽处用FilletEdge建立圆角


    选择这几个曲面，用ArrayPolar环形阵列命令，陈列数量为90

    成图如下


    接着做顶部按键位，在前视图勾出轮廓线

    用Revolve旋转成型，给曲面加盖cap




    在其顶部画个球体Sphere，中心点按四点来画


    用BooleanDifference布尔运算差集，剪掉多重曲面和球体相交以外的球体


    选择顶部边缘线，用FilletEdge建立圆角


    输入抽离结构线ExtractIsocurve命令，点选择圆盘状，画出按键线

    再用plit切割


    在顶视图上画出两个矩形，点选择环形用plit切割

    切割出后，把两个矩形里面的曲面删除


    再把这四个面和中间圆形用OffsetSrf偏移曲面 向内偏移


    再把这四个多重曲面和中间圆柱用FilletEdge建立圆角



    加湿器外形完成图如下，观察中间渐消面的过渡，

    可以用渲染模式或导入Keyshot去看看


    后续会发布加湿的的视频演示教程，这节课到这里，

    有什么问题可以给我留言，谢谢观看！

  • 产品设计Rhino犀牛视频演示教程-笔筒建模

    产品设计Rhino犀牛视频演示教程-笔筒建模

    [b2_insert_post id=”https://www.3dscg.com/rhino-bitongre1.html”]

    [b2_insert_post id=”https://www.3dscg.com/rhino-download-bitong.html”]

    Rhino犀牛笔筒建模有几个主要命令：FlowAlongSrf流动曲面 、MakeHole建立洞 、BlendSrf混接曲面、

    BooleanSplit布尔运算切割，布尔运算切割需注意必须建立在实体上才能切割。

  • 斜面笔筒建模布尔运算切割-Rhino犀牛教程

    斜面笔筒建模布尔运算切割-Rhino犀牛教程

    [b2_insert_post id=”https://www.3dscg.com/rhino-download-bitong.html”]

    [b2_insert_post id=”https://www.3dscg.com/rhino-video-bitong.html”]

    这节课我们用Rhino犀牛做下创意笔筒

    首先在顶视图中用Rectangle矩形按中心点选择圆角

    画一个类形大小的圆角形，具体尺寸可以自行定



    把这条曲线用Offset偏移曲线 向内偏移


    用Circle画圆形作辅助，然后TRim剪切 后Join组合


    再向里偏移一条曲线作为厚度，把其他轮廓线也画出来

    如下图所示


    选择最外边轮廓线，按Alt向上复制


    用Loft放样，生成曲面，注意放样时把起始线拉到中间位置

    这样下一步做流动曲面时方便一点


    当曲面结构线太多可以选择不显示

    点选曲面，可以在犀牛右边面板找到彩色圈，点进去拉下图框

    去掉显示曲面结构线的勾


    把放样的曲面用CreateUVCrv展开面


    在展开的面上画出物体的纹理曲面

    用Plane画出平面，ChangeDegree更改除数

    UV阶数分别为3，按F10显示点，选择中间八个点

    向下拉，变成有弧度的曲面，再Mirror镜像一个

    拉开点距离，两个曲面之间Loft放样出平面

    再阵列在展开的面上，如下图所示


    使用FlowAlongSrf流动曲面命令把曲面流动到笔筒上


    点选这个流动的曲面，隐藏其他，使用DupEdge复制边缘线

    Join组合一下，再ExtrudeCrv拉伸（选择实体），把原流动的曲面隐藏


    切换至顶视图，把如下图那条曲线用Setp对齐到笔筒顶部



    然后用MakeHole建立洞命令，把笔筒向下挖个洞，留个底部


    看下图，选择曲线，在锯齿线内修剪一下，然后用ExtrudeCrv向两侧拉伸



    布尔运算切割BooleanSplit，把笔筒分割成两部分


    接下来，在顶视图中画个平面Plane，镜像一个


    选择这两个平面，按F10显示点，拉点成斜坡状


    再用BlendSrf混接曲面 把两斜坡混接，

    点的时候注意，以中心结构为准，

    要不都点内侧，要不都点外侧，要不会形变




    把斜坡拉到笔筒位置，用 BooleanSplit布尔运算切割

    把笔筒切为上下部分，把上部分删除



    笔筒基本完成，再处理下细节，选择大笔筒其他隐藏

    用FilletEdge建立圆角边缘，使这笔筒看起来有个缝隙

    其实这部分是个笔削


    笔筒完成


    接下来会发布视频演示过程，

    大家可结合图文学习，谢谢观看！

  • 动物之森角色建模-爱哭鬼Rhino犀牛视频演示教程

    动物之森角色建模-爱哭鬼Rhino犀牛视频演示教程

    [b2_insert_post id=”https://www.3dscg.com/rhino-download-aikugui2021524.html”]

    [b2_insert_post id=”https://www.3dscg.com/rhino-aikugui.html”]

  • 动物之森角色爱哭鬼Rhino犀牛建模教程

    动物之森角色爱哭鬼Rhino犀牛建模教程

    [b2_insert_post id=”https://www.3dscg.com/rhino-v-aikugui.html”]

    [b2_insert_post id=”https://www.3dscg.com/rhino-download-aikugui2021524.html”]

    近个月来游戏动物之森可之谓大火，

    今天用Rhino犀牛画一个动森角色-爱哭鬼

    首先，在前视图以0坐标用直线画两条中轴线

    用BackgroundBitmap导入背景图放在中线上


    使用Curve曲线命令勾出头部外形，用 Revolve旋转曲线命令生成曲面


    用Polyline多重曲线命令勾出头发曲线

    Project投影到头部，用Split切割，后半部分曲线删除

    切换到顶视图画一个圆投影到头部，前半部分曲线删除


    做成如下曲线，把两条曲线用Join组合，再用Split切割

    放置到头发图层


    用Curve曲线勾出眉毛外型，Split切割，放置到眉毛图层


    眼睛用Ellipse椭圆形命令勾出，同样用Split切割


    在前视图中用Arc画出弧线


    在透视图上ExtrudeCrv拉伸


    在顶视图中画条弧线，对拉伸出的曲面用Split切割（缩回选择是）


    除半圆外删除其他，用Rebuild重建曲面


    点选曲面按F10显示 控制点，选择控制点向上拉伸调节


    调整好后再向下复制一个，按住Shift拖住控杆缩放


    把这两个曲面用Rebuild重建，把点尽量调少，再用BlendSrf混接曲面


    把上嘴镜像一个在下边，下嘴部分也是用同样的方法




    画身体先用Curve曲线勾出身体的轮廓线，Revolve旋转生成曲面


    切换至右视图，框选侧面点进行拉扯调节




    在左视图画条曲线，用Split切割，分出衣服和身体


    在前视图画出两条直线，两条直线间画圆，再用Sweep2双轨扫掠生成腿


    在顶视图画出脚掌的外形，用椭圆形画出截面，剪去下半部分

    用Sweep2双轨扫掠生成脚掌，放至脚掌位置再把腿和脚掌镜像


    接下来画翅膀，在前视图上画一曲线


    把曲线用ExtrudeCrv拉伸


    在右视图中，勾出外形曲线


    拉扯点调节，再 trim剪切


    Rebuild重建曲面


    选取中间四个点向上拉扯


    复制一份


    BlendSrf混接曲面


    再翅膀镜像另一边


    在头部用曲线勾出红脸部分，再把红脸部分切割出，放在新建图层上


    动物之森角色建模完成，届时会出这个视频的演示过程

    大家可结合图文学习，谢谢观看！

  • Rhino犀牛流动曲线视频教程演示-调羹汤勺建模

    Rhino犀牛流动曲线视频教程演示-调羹汤勺建模

    [b2_insert_post id=”https://www.3dscg.com/tiaogeng.html”]

    [b2_insert_post id=”https://www.3dscg.com/rhino-m-tiaogeng.html”]

  • 产品设计-Rhino犀牛调羹建模教程

    产品设计-Rhino犀牛调羹建模教程

    [b2_insert_post id=”https://www.3dscg.com/rhino-rhino-flow-curve-video.html”]

    [b2_insert_post id=”https://www.3dscg.com/rhino-m-tiaogeng.html”]


    本节课是应一位学友的要求演示这个调羹

    如何用Rhino犀牛画调羹，下面我们学习一下吧

    首先，在右视图中用Curve曲线画出调羹侧截面轮廓线

    想要画得准确一点可以导入图片来画


    在命令面板点开尺寸标注里面，选择曲线长度标注命令

    标注一下查看这条曲线的长度，然后用Line画一条同样

    长度的直线


    切换到顶视图，用Curve曲线画出调羹的外轮廓线


    镜像Mirror，在镜像前要点选记录件构历史

    方便修改轮廓线



    调整好后，切换到右视图Curve曲线勾画出截面线

    用setpt对齐，在调羹柄位置画条直线横截面线


    再用NetworkSrf网格曲面将曲线生成曲面


    这一步是很关键的命令，Flow流动曲线命令

    输入命令，点选调羹曲面-空格键，然后点选调羹上的直线

    再点一开始画的那条曲线，注意点选直线和曲线要位置相同

    如调羹柄就要点柄的位置或两次都点勺子位


    流动曲线后的调羹，用DupEdge复制调羹边缘线，用Join组合


    使用Pipe圆管命令生成直径为2的圆管，再用Split对其切割

    （这里用Split切割命令因为调羹两端有交接点，混接曲面时会出现错误，所以要切掉）


    把切割出的曲面、曲线和圆管删除


    调羹用Rebuild重建，把点减少，后面用混接曲面的时候才不会卡

    切换至右视图，调羹向下复制一个后按住Shift拖住控制杆适当放大


    最后用 BlendSrf把两个曲面混接，调羹基本完成

    细节部分可自个处理下，过后会有制作调羹的视频教程，记得关注一下哦~

    谢谢观看！


  • 产品家具设计Rhino犀牛视频演示教程-花瓣椅子建模

    产品家具设计Rhino犀牛视频演示教程-花瓣椅子建模

  • 家具设计之用Rhino犀牛制作花瓣椅子的建模教程

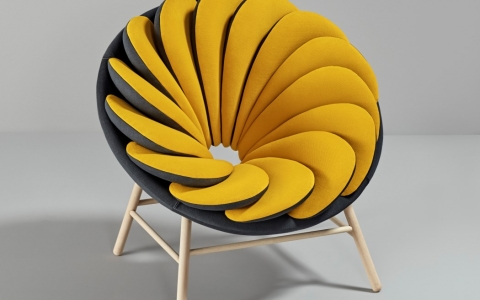

    家具设计之用Rhino犀牛制作花瓣椅子的建模教程

    花椅子视频演示教程请前往以下地址观看

    http://www.3dscg.com/product-furniture-design.html


    这节课我们用Rhino犀牛绘制花状椅子。

    首先在右视图中，用BackgroundBitmap导入背景图

    用直线画出花椅子喇叭状外轮廓


    再旋转其45度角，（如角度不确定可作条辅助线，用Rotate旋转角度）


    用Circle命令画出喇叭口，再用Sweep2双轨扫掠将线生成曲面

    （双轨扫掠如接缝线在下方，可直接按两个点拉到上方，

    这样下部剪切下的图就不会因接缝线而分成两半）



    选择喇叭状椅子用Block定义图块，

    再按住Alt复制一个，在右视图中对好位置



    双击编辑块，复制一个后隐藏

    在喇叭上画两条直线将其剪切


    切换到顶视图，在曲面上用Curve曲线勾出花瓣轮廓线

    再剪切出花瓣外形，其他辅助的线可以删除



    切换至右视图，把花瓣向上复制一个

    旋转调整好角度


    切换到透视图，用BlendSrf混接曲面生成有厚度的花瓣，

    用Jion组合


    用Show显示图形后，点选花瓣设置工作平面至曲面

    把花瓣稍微旋转一下调整位置，再把工作平面设置为世界坐标




    调整好后，用ArrayPolar环形阵列把花瓣阵列14个


    把喇叭用OffsetSrf偏移曲面生成厚度，注意实体选择否


    再把喇叭两个口用BlendSrf把两个面混接曲面，注意点选连锁边缘（C）


    再确定图块编辑



    双击编辑倾斜面椅子，选择棱锥生成在视图中

    可对照背景图来调整



    调整好后，用DupEdge复制边缘线，把各边复制出来

    棱锥删除，多余的线剪切掉


    底部方形拉上，用Scale2D   2轴缩放调整位置


    PIPe圆管命令生成椅脚，确定块编辑，把其他隐藏


    Rhino犀牛花椅子建模完成，有什么问题可在下方给我留言，

    过后会出视频教程，谢谢观看！
