  • orquideorama哥伦比亚生态建筑Rhino犀牛建模图文&视频演示教程

    orquideorama哥伦比亚生态建筑Rhino犀牛建模图文&视频演示教程

    [b2_insert_post id=”https://www.3dscg.com/rhino-orquideorama-2.html”]

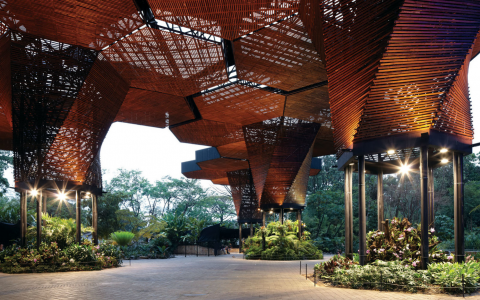

    今天用Rhino犀牛建哥伦比亚生态建筑Orquideorama，这是哥伦比亚麦德林市植物园里的一个生态建筑，它主要以钢材和木材为原料，钢材为骨架，外面是木材包边。这里讲一下犀牛建模过程中的几个技巧和工具的应用。

    一、用犀牛做生态建筑六边形框架时，可以用犀牛环形阵列来做，减少犀牛建模时间，把六边形炸开，用犀牛等分命令分段数目为4，对点画出三条直接，选择侧边两条

    image-20210511163914291

    这两条直线用犀牛环形阵列，对着中心点旋转复制一周

    image-20210511164516305

    把中间两条直线补上，为什么不选三条一起阵列，选三条会有两条直线会重复，选两条直接补上就行，下图框架大形就出来了，用这个方法可以节省不少时间。

    image-20210511164805271

    二、用犀牛做木条的时候可以先画条状矩形，复制出多个，在这里木条没正好对上六边形，可用犀牛单轴缩放对齐

    image-20210511165712416

    全选矩形向两侧拉伸，再选六边开拉伸出厚度，用犀牛布尔运算差集切出六边形木条

    image-20210511170238513

    三、生态建筑的柱体也是用木材包边的，柱体是扭曲的六边形，这里用了一个contour等高线生成线，等高线的基准点在前视图中，起点和终点为垂直线即可，这样生成的线就是水平线

    image-20210511171203856

    这座建筑由六边形构成，很多时候可能环形阵列来复制，好，有什么问题，欢迎大家在下方给我留言！

  • 建筑设计Rhino犀牛图文教程-山体建筑建模步骤

    建筑设计Rhino犀牛图文教程-山体建筑建模步骤

    [b2_insert_post id=”https://www.3dscg.com/rhino-v-mountain-architecture.html”]

    [b2_insert_post id=”https://www.3dscg.com/rhino-moxing-mountarch.html”]

    观看高清视频请前往B站，ID：当厘子

    这节课用Rhino犀牛建一山体建筑模型

    这建筑比较方体，没有什么弯弯曲曲

    比较基础，适合初学者

    需注意CurveBoolean组合有重叠区域的曲线和

    PlanarSrf平面曲线建立曲面 的运用

    下面我们开始建模，首先，定好中轴线

    用 Picture导入背景图


    选择图片，在右边图层面板选择属性-材质下面的透明度，

    把图片透明度加大些，再把图片放入单独图层锁定


    在图片上用直线勾出左边建筑的各个结构的轮廓


    然后把落地窗先画出来，用Offset偏移曲线，做出窗框

    用Trim修剪成如下图


    用CurveBoolean组合有重叠区域的曲线

    这个步骤，先输入命令，再从底向上框选落地窗框。

    空格后再点选窗框内，这样生成封闭的窗框

    再用PlanarSrf平面曲线建立曲面


    选择窗框平面，点击操作轴上的实心点输入100厚度


    再用PlanarSrf平面曲线建立曲面 点选窗框内的曲线生成曲面

    曲面移动至窗框中间，再物件图层改为玻璃图层


    框选落地窗Block定义为块，在前视图中把落地窗逐个复制


    接下来做楼板，把拉好的直接用Trim修剪掉

    再用 ExtrudeCrv拉伸


    侧边木结构，用CurveBoolean组合有重叠区域的曲线

    把曲线用 PlanarSrf平面曲线建立曲面，选择曲面，点击

    操作轴上的实心点拉出厚度，另一侧中间的木结构也用同样方法


    建筑前面吊杆同样用ExtrudeCrv拉伸方法来做

    做完在右视图中对齐位置


    把拉索固定位用Circle圆形拉伸出圆柱体

    悬索用pipe圆管命令生成


    把吊杆拉索用Mirror镜像复制至另一边


    把墙体用CurveBoolean组合有重叠区域的曲线

    选择出的曲线用ExtrudeCrv拉伸出厚度


    在前视图选择除楼板天花，Mirror镜像至另一边

    再切换至右视图，把落地窗、木结构、墙体、吊杆等Mirror镜像复制至另一侧


    接下来把楼板底部木框样式建一下，先在楼板底部画条直线用Divide等分成四分


    Rectangle框出矩形，Offset偏移曲线，Trim修剪再 ExtrudeCrv拉伸出曲面


    在楼板上勾出拉伸出曲面的厚度和长度，ExtrudeCrv拉伸Mirror镜像

    用BooleanSplit布尔运算切割把楼板切割出，把其删除，



    把木框逐个复制


    山体建模完成图


    本节课所建山体建筑的比例、尺寸、细节方面有所偏差，请自行调整

    如有不明白，请在下方给我留言或者观看本课的视频教程
