  • Rhino犀牛7视频演示&图文教程-凹形凳子建模

    Rhino犀牛7视频演示&图文教程-凹形凳子建模

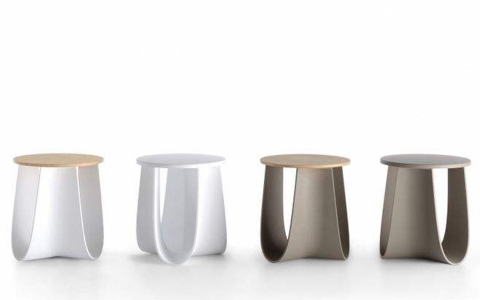

    今天我们用Rhino犀牛建一款Nendo设计的凳子

    做这款凳子用了犀牛7里的命令-SubDPlane SubD平面、

    SubDReflect SubD映像、OffsetSubD偏移网格等

    观看高清视频请前往B站，ID 当厘子



    今天我们用Rhino犀牛建一款Nendo设计的凳子

    做这款凳子用了犀牛7里的命令-SubDPlane SubD平面、

    SubDReflect SubD映像、OffsetSubD偏移网格等

    下面开始建模

    先在顶视图中，画出三条直线作为辅助线


    SubD Tools面板点击image.pngSubDPlane 建SubD平面

    建出来平面边角是圆滑的用image.pngSubDDisplayToggle切换


    按住Ctrl+Shift键选点拉扯



    用image.pngSubD映像命令，这里的操作顺序是

    点击命令-选择物体-点击轴线起点和终点-点击物体-回车



    切换至透视图，按住Ctrl+Shift选线点击实心点输入参数


    再点击控杆缩放




    按住Ctrl+Shift选线点击实心点拉扯


    按住Ctrl+Shift选点向下拉扯


    切换至顶视图


    全选按0坐标Rotate旋转物体 -60度


    按住Ctrl+Shift选点拉扯



    再按住Ctrl+Shift选两边面删除



    再用image.pngSubD映像


    按住Ctrl+Shift选点和线


    再以中心交点为起点，辅助直线的另一端为终点  Scale2D 2轴缩放


    再用image.png移除对称



    OffsetSubD偏移网格



    在顶视图上画圆


    切换至前视图用setpt以Z轴对齐


    ExtrudeCrv拉伸出厚度


    再用FilletEdge建立圆角


    完成图






  • Rhino犀牛7基础教程-概念建筑建模视频演示&图文

    Rhino犀牛7基础教程-概念建筑建模视频演示&图文

    [b2_insert_post id=”https://www.3dscg.com/rhino-arch2021610.html”]

    Rhino犀牛7演示教程-概念建筑建模

    这节课用了犀牛7里的的几个新命令，

    image.pngimage.pngimage.png这几个命令都在SubD Tools面板，请大家留意操作

    先定好轴线，尺寸自己定

    在顶视图上使用image.pngSubD平面命令画出平面

    参数如下 ，



    点击使用image.pngAdd Crease命令，点击平面四个圆角转为直角


    在透视图中，按住Shift和Ctrl键选点向下拉扯

    再向下复制一个，曲面调整成如下图

    下层曲面复制一份放在单独图层隐藏


    点击桥接image.png命令，选择边缘线+空格，再选择另一个面的边缘线+空格

    弹出个对话框，参数如下


    把桥接后的角用FilletEdge建立圆角


    给整个面片加个厚度，用OffsetSrf偏移曲面，边角用FilletEdge建立圆角


    在前视图勾出两个曲线



    把这些曲线用Join组合， 用PlanarSrf平面曲线建立曲面


    选择这个曲面，点击操作轴的实心点拉扯成曲面，再把后面多余曲面用布尔运算切割命令切掉


    在顶视图画一矩形，按操作轴实心点向下拉扯成曲面


    用Split切割  ，再把边角用FilletEdge建立圆角 ，把其归为玻璃图层



    一层玻璃用同样方法，


    楼梯用矩形拉伸出实体，再用布尔运算切割把楼梯口切割出再删除


    室内方面可以自行发挥，尺寸、比例、细节请自己完善，可以看我视频比较明了

    完成图如下


    ​
