  • 在犀牛中导入图片并且指定确定比例的方法

    在犀牛中导入图片并且指定确定比例的方法

    用犀牛做建筑设计的时候通常要导入背景图片到界面中，而我们导入的时候这个比例一般是不对的，这时候我们要把图片的比例缩放到实际的建筑尺寸，那我们今天就来看看在犀牛里怎么把图片缩放到实际尺寸。

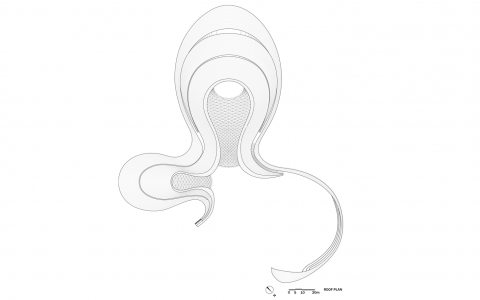

    首先我们用Background命令导入建筑的平面图，建筑平面图大家可以使用自己的平面图或者使用本文章页头那张图片。

    这里大家要注意的是图片最好要带比例尺的，如果没有的话也没有关系，我们能够找到一些能当作参考系的物品也行，比如道路的宽度门窗的宽度等等。

    具体的操作如下：

    backgroundBitmap命令–》缩放–》测量比例尺长度–》给实际尺寸长度

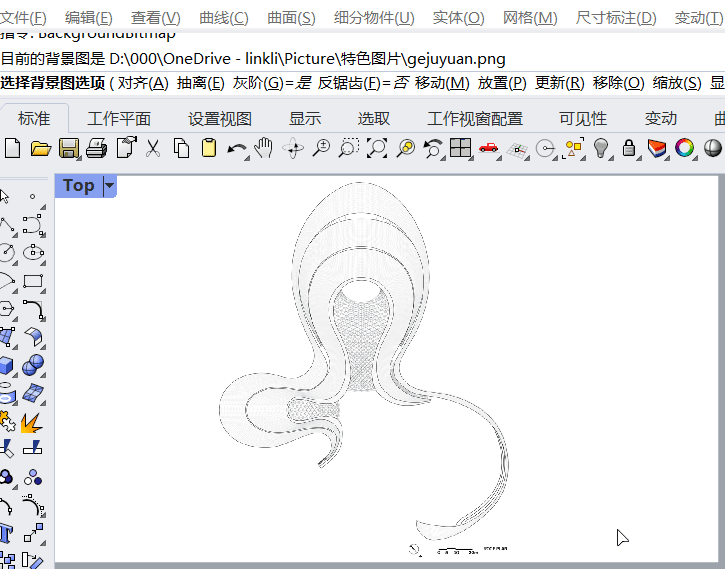

    大家可以看一下动图

    [content_hide]

    ChUqYMyiYz

    [/content_hide]



  • 小白看这里，在Rhino犀牛里如何导入精准的三视图

    小白看这里，在Rhino犀牛里如何导入精准的三视图

    导入犀牛的三视图，在Photosh里通过缩放、裁剪后导入Rhino犀牛

    高清视频请前往B站，ID：当厘子



    ​

  • Rhino犀牛教程-不会插件的看过来 戒指哑铃建模

    Rhino犀牛教程-不会插件的看过来 戒指哑铃建模

    [b2_insert_post id=”https://www.3dscg.com/sn855282294.html”][b2_insert_post id=”https://www.3dscg.com/rhino-v-yaling.html”]戒指哑铃建模视频演示教程

    今天我们用Rhino犀牛建一个戒指模样的哑铃

    虽然说这种模型用插件更简单快捷，但有小伙伴们不会用插件的

    也可以用犀牛来建，只要掌握了结构一样简单，接下来看看如何建模的

    我已经把模型的尺寸前视图标注出来了，可参照尺寸来建模


    在前视图中创建半径100的Sphere球体，再用Trim把下半部分剪切


    选择半球形和半径90的半圆形，用Tirm剪切，剪切成圆环如下图


    把这条倾斜30度的直线Project投影到圆环上



    用SplitEdge命令点对投影的线和圆环两侧边缘线的交点上分割边缘线


    使用ArcBlend由两个圆弧组成的混接曲线命令，点选择分割出来的边缘线混接曲线


    把这条曲线用Pull引到圆环上，跟投影差不多


    用Tirm剪切命令，把曲线外的曲面剪切掉


    把这几条曲线删除


    使用MergeEdge合并边缘线，把圆环边缘线合并


    在前视图中，选择半径65的半圆向右移动10，点击操作轴X方向输入10。


    切换至透视图，在圆环底部用 InterpCrv穿过曲线的曲线画出圆环截面


    在前视图中，用Curve曲线 勾出侧面线


    在交点处用Circle圆形选择两点画圆，再用Tirm把圆形里面的曲线剪切，把圆形删除

    再用BlendCrv把两条曲线混接混，在犀牛里，一般要使线或面平滑过渡都会用这种

    剪切掉再混接的方法



    把这几条线Join组合一下


    多余的点删除再调整一下点的位置


    使用Rebuild重建，参数如下


    再用SplitEdge把圆环边缘线按中线分割成两条曲线


    点击圆环边缘线和截面用NetworkSrf命令建立网格曲面，


    在前视图上，在曲面上用Curve画一条曲线作辅助线，用Tirm把曲面剪切



    在如下位置画一条直线作辅助线


    在底部画个圆形


    向下扯操作轴上实心圆点生成空心圆柱，做这个动作主要是

    最后一步镜像的时候不会出现衔接的问题


    BlendSrf混接曲面,把下面的空心圆柱曲面删除


    选择全部曲面用Mirror镜像


    戒指哑铃完成


  • Rhino犀牛细分曲面的使用-胶囊沙发建模视频演示教程

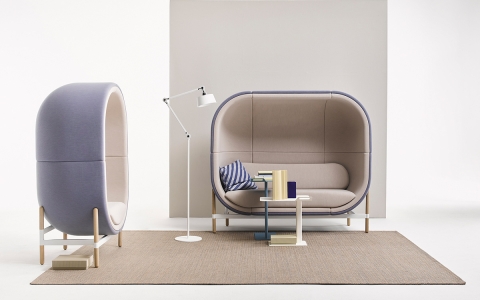

    Rhino犀牛细分曲面的使用-胶囊沙发建模视频演示教程

    高清请前往b站观看~帐号当厘子

    注意Extractsrf抽离曲面、Extractontrolpolygon抽离点生成多边形网格

    offsetmesh偏移网格、Tosubd细分曲面、solidpton多重面编辑点这几个命令
