    Rhino犀牛耳环建模，这个模型比较简单基础，适合初学者，我在这里写一下建这个耳环的几个要点



    一、image-20210719213413956Rhino犀牛的调整封闭曲线的接缝，在建模过程中，会出现接缝不是自己所需要的位置，可以用这个命令来改变接缝位置

    二、在犀牛的Pipe圆管命令里，有个局部渐变形，可使圆管建成两端不同大小image-20210719214001371

    这个犀牛建模基本上重点就是这些了，还有扭曲命令，在之前的视频我有演示过，就不一一讲了，有什么问题可以在评论区给我留言~



  • Rhino犀牛视频演示教程-剃须刀外型基础建模

    Rhino犀牛视频演示教程-剃须刀外型基础建模

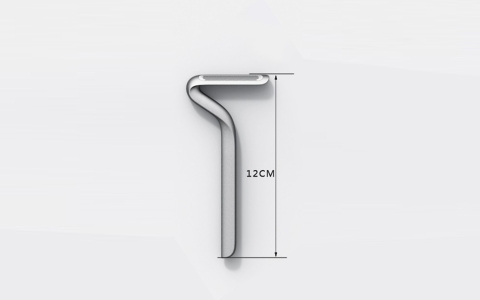

    今天根据小伙伴提供的图片，用犀牛建个剃须刀模型

    这剃须刀分两个面来建模





    首先，把图片拉进前视图，用直线画出中轴线

    图片对齐中轴线，再从底部复制出120高的直线，

    把图片Scale2D2轴缩放，对齐位置，

    单独分在一个图层，锁定图层


    用Curve曲线勾出剃须刀的轮廓，如下图


    按ALT复制一条曲线，修改拉扯曲线


    再把曲线向两侧移动8个单位，如下图所示


    再用InterpCrv穿过曲线的曲线画出截面面，用NetworkSrf建立网格曲面

    生成曲面，这里在犀牛建模里也可以用Loft放样来生成曲面，用NetworkSrf

    生成的结构线会好看一点


    用同样的方法画出另一个曲面，在处理两头的弯曲曲面的时候

    可以在前视图先勾出一个曲线，再用修剪工具修剪掉




    image.png​

    ​

  • 方管和圆管如何衔接-Rhino犀牛水龙头建模视频演示&图文教程

    方管和圆管如何衔接-Rhino犀牛水龙头建模视频演示&图文教程

    [b2_insert_post id=”https://www.3dscg.com/rhino-download-shuilongtou.html”]

    今天我们用Rhino犀牛来建个水龙头，这个龙头的难点在转接曲面

    下面我们看下方管和圆管犀牛是如何衔接的

    首先把水龙头的顶视图和侧视图导入到犀牛中，如何导入？

    请参照http://www.3dscg.com/rhino-ps.html


    在顶视图中，用直线拉出辅助线，用Rectangle矩形（选择圆角）


    圆角矩形在前视图Setpt对齐 ，ExtrudeCrv拉伸出实体


    在透视图中以圆角中心点为起点画圆形


    ExtrudeCrv拉伸出实体


    以柱体四分点为起点画出直线


    在顶视图中对齐至中线


    选择这条直线用Pipe圆管命令画出圆管作为辅助圆管，直径为曲面边缘



    点选立管使用Split切割命令，再点选辅助圆管

    切割成如下图


    使用ExtractSrf抽离曲面命令，把实体圆角矩形的底部抽离出面

    再画条直线作辅助，Trim修剪掉一边的面


    把两个面用BlendSrf混接曲面


    把所有的面用 BooleanUnion布尔运算并集

    在前视图上勾出曲线


    对齐曲线，把曲线用Project投影 到曲面上

    得出如下图曲线


    把曲线生成圆管，Split切割

    删除圆管和圆管切割出的曲面

    把底部也用ExtractSrf抽离曲面 删除底面


    把缝隙用BlendSrf混接曲面，（这里边缘线断开可以选择连锁边缘，自动连锁=是）


    在底图按中心点画圆形，拉出实体


    接着用画圆拉伸出面，再用OffsetSrf向内偏移曲面的方法画龙头嘴


    把手柄先用曲线画出轮廓线，用Revolve旋转成型

    再用Cap加盖，水龙头开关同样在顶视图画出圆角矩形

    再拉伸出面，最后把龙头用BooleanUnion布尔运算并集

    边缘用FilletEdge建立圆角，完成图如下




  • 意大利ALESSI JUICY外星人果汁榨汁器Rhino犀牛建模演示&图文教程

    意大利ALESSI JUICY外星人果汁榨汁器Rhino犀牛建模演示&图文教程

    [b2_insert_post id=”https://www.3dscg.com/rhino-download-alessi-juicy.html”]

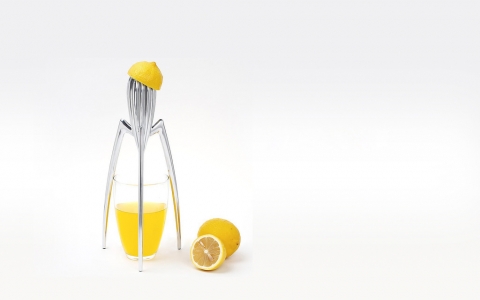

    今天用简捷的方法用犀牛Rhino建一个意大利ALESSI JUICY外星人果汁榨汁器



    首先，在前视图，画出中轴线，用BackgroundBitmap导入背景图，对好中轴线


    画直线定位，用Curve曲线命令描出榨汁器的外轮廓


    在透视图建一个多边形，边数为24



    再反多边形Rebuild重建，参数如下图



    用RailRevolve沿路径旋转


    用Curve曲线描出榨汁机脚的轮廓


    分别用Circle圆形 和Ellipse椭圆形画出脚的截面


    用Sweep2双轨扫掠，生成曲面


    Cap加盖


    用ArrayPolar环形阵列，复制三个


    全选多重曲面用BooleanUnion布尔运算并集 ，

    最后用FilletEdge建立圆角


    榨汁机完成图
