  • Rhino犀牛教程-不会插件的看过来 戒指哑铃建模

    Rhino犀牛教程-不会插件的看过来 戒指哑铃建模

    [b2_insert_post id=”https://www.3dscg.com/sn855282294.html”][b2_insert_post id=”https://www.3dscg.com/rhino-v-yaling.html”]戒指哑铃建模视频演示教程

    今天我们用Rhino犀牛建一个戒指模样的哑铃

    虽然说这种模型用插件更简单快捷，但有小伙伴们不会用插件的

    也可以用犀牛来建，只要掌握了结构一样简单，接下来看看如何建模的

    我已经把模型的尺寸前视图标注出来了，可参照尺寸来建模


    在前视图中创建半径100的Sphere球体，再用Trim把下半部分剪切


    选择半球形和半径90的半圆形，用Tirm剪切，剪切成圆环如下图


    把这条倾斜30度的直线Project投影到圆环上



    用SplitEdge命令点对投影的线和圆环两侧边缘线的交点上分割边缘线


    使用ArcBlend由两个圆弧组成的混接曲线命令，点选择分割出来的边缘线混接曲线


    把这条曲线用Pull引到圆环上，跟投影差不多


    用Tirm剪切命令，把曲线外的曲面剪切掉


    把这几条曲线删除


    使用MergeEdge合并边缘线，把圆环边缘线合并


    在前视图中，选择半径65的半圆向右移动10，点击操作轴X方向输入10。


    切换至透视图，在圆环底部用 InterpCrv穿过曲线的曲线画出圆环截面


    在前视图中，用Curve曲线 勾出侧面线


    在交点处用Circle圆形选择两点画圆，再用Tirm把圆形里面的曲线剪切，把圆形删除

    再用BlendCrv把两条曲线混接混，在犀牛里，一般要使线或面平滑过渡都会用这种

    剪切掉再混接的方法



    把这几条线Join组合一下


    多余的点删除再调整一下点的位置


    使用Rebuild重建，参数如下


    再用SplitEdge把圆环边缘线按中线分割成两条曲线


    点击圆环边缘线和截面用NetworkSrf命令建立网格曲面，


    在前视图上，在曲面上用Curve画一条曲线作辅助线，用Tirm把曲面剪切



    在如下位置画一条直线作辅助线


    在底部画个圆形


    向下扯操作轴上实心圆点生成空心圆柱，做这个动作主要是

    最后一步镜像的时候不会出现衔接的问题


    BlendSrf混接曲面,把下面的空心圆柱曲面删除


    选择全部曲面用Mirror镜像


    戒指哑铃完成


  • 产品设计Rhino犀牛视频演示教程-笔筒建模

    产品设计Rhino犀牛视频演示教程-笔筒建模

    [b2_insert_post id=”https://www.3dscg.com/rhino-bitongre1.html”]

    [b2_insert_post id=”https://www.3dscg.com/rhino-download-bitong.html”]

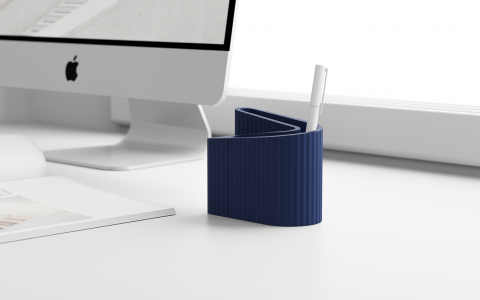

    Rhino犀牛笔筒建模有几个主要命令：FlowAlongSrf流动曲面 、MakeHole建立洞 、BlendSrf混接曲面、

    BooleanSplit布尔运算切割，布尔运算切割需注意必须建立在实体上才能切割。

  • 产品设计-Rhino犀牛调羹建模教程

    产品设计-Rhino犀牛调羹建模教程

    [b2_insert_post id=”https://www.3dscg.com/rhino-rhino-flow-curve-video.html”]

    [b2_insert_post id=”https://www.3dscg.com/rhino-m-tiaogeng.html”]


    本节课是应一位学友的要求演示这个调羹

    如何用Rhino犀牛画调羹，下面我们学习一下吧

    首先，在右视图中用Curve曲线画出调羹侧截面轮廓线

    想要画得准确一点可以导入图片来画


    在命令面板点开尺寸标注里面，选择曲线长度标注命令

    标注一下查看这条曲线的长度，然后用Line画一条同样

    长度的直线


    切换到顶视图，用Curve曲线画出调羹的外轮廓线


    镜像Mirror，在镜像前要点选记录件构历史

    方便修改轮廓线



    调整好后，切换到右视图Curve曲线勾画出截面线

    用setpt对齐，在调羹柄位置画条直线横截面线


    再用NetworkSrf网格曲面将曲线生成曲面


    这一步是很关键的命令，Flow流动曲线命令

    输入命令，点选调羹曲面-空格键，然后点选调羹上的直线

    再点一开始画的那条曲线，注意点选直线和曲线要位置相同

    如调羹柄就要点柄的位置或两次都点勺子位


    流动曲线后的调羹，用DupEdge复制调羹边缘线，用Join组合


    使用Pipe圆管命令生成直径为2的圆管，再用Split对其切割

    （这里用Split切割命令因为调羹两端有交接点，混接曲面时会出现错误，所以要切掉）


    把切割出的曲面、曲线和圆管删除


    调羹用Rebuild重建，把点减少，后面用混接曲面的时候才不会卡

    切换至右视图，调羹向下复制一个后按住Shift拖住控制杆适当放大


    最后用 BlendSrf把两个曲面混接，调羹基本完成

    细节部分可自个处理下，过后会有制作调羹的视频教程，记得关注一下哦~

    谢谢观看！


  • 产品家具设计Rhino犀牛视频演示教程-花瓣椅子建模

    产品家具设计Rhino犀牛视频演示教程-花瓣椅子建模

  • 家具设计之用Rhino犀牛制作花瓣椅子的建模教程

    家具设计之用Rhino犀牛制作花瓣椅子的建模教程

    花椅子视频演示教程请前往以下地址观看

    http://www.3dscg.com/product-furniture-design.html


    这节课我们用Rhino犀牛绘制花状椅子。

    首先在右视图中，用BackgroundBitmap导入背景图

    用直线画出花椅子喇叭状外轮廓


    再旋转其45度角，（如角度不确定可作条辅助线，用Rotate旋转角度）


    用Circle命令画出喇叭口，再用Sweep2双轨扫掠将线生成曲面

    （双轨扫掠如接缝线在下方，可直接按两个点拉到上方，

    这样下部剪切下的图就不会因接缝线而分成两半）



    选择喇叭状椅子用Block定义图块，

    再按住Alt复制一个，在右视图中对好位置



    双击编辑块，复制一个后隐藏

    在喇叭上画两条直线将其剪切


    切换到顶视图，在曲面上用Curve曲线勾出花瓣轮廓线

    再剪切出花瓣外形，其他辅助的线可以删除



    切换至右视图，把花瓣向上复制一个

    旋转调整好角度


    切换到透视图，用BlendSrf混接曲面生成有厚度的花瓣，

    用Jion组合


    用Show显示图形后，点选花瓣设置工作平面至曲面

    把花瓣稍微旋转一下调整位置，再把工作平面设置为世界坐标




    调整好后，用ArrayPolar环形阵列把花瓣阵列14个


    把喇叭用OffsetSrf偏移曲面生成厚度，注意实体选择否


    再把喇叭两个口用BlendSrf把两个面混接曲面，注意点选连锁边缘（C）


    再确定图块编辑



    双击编辑倾斜面椅子，选择棱锥生成在视图中

    可对照背景图来调整



    调整好后，用DupEdge复制边缘线，把各边复制出来

    棱锥删除，多余的线剪切掉


    底部方形拉上，用Scale2D   2轴缩放调整位置


    PIPe圆管命令生成椅脚，确定块编辑，把其他隐藏


    Rhino犀牛花椅子建模完成，有什么问题可在下方给我留言，

    过后会出视频教程，谢谢观看！
