  • 教你如何快速画出B站小电视

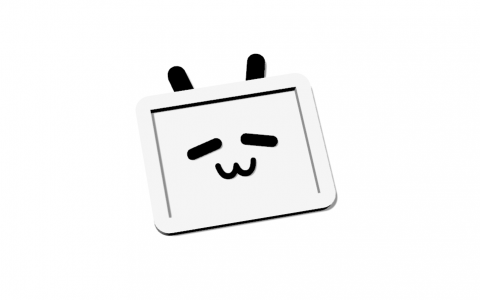

    教你如何快速画出B站小电视

    这里B站的小电视有几种画法，分别是小朋友铅笔画、用Rhino犀牛建模和Grasshopper草蜢建模，都是比较基础的建模，只要比例把握好了就能建出好看的模型，犀牛建小电视人用了以下几个命令：创建矩形Rectangle、拉伸ExtrudeCrv、建立圆角边缘FilletEdge、创建圆角矩形Rectangle、创建曲线urve、偏移曲线Offset、旋转物体Rotate等，想了解更多犀牛和草蜢建模文章的请在本站Rhino和Grasshopper专区或搜索或者有什么不明的可以直接在评论区给我留言~高清观看请前往B站关注：当厘子

  • 梦见岛林克海拉尔盾下集（八）Rhino犀牛建模演示教程

    梦见岛林克海拉尔盾下集（八）Rhino犀牛建模演示教程

    梦见岛林克海拉尔盾Rhino犀牛建模演示教程

    海拉尔盾图形建模，在曲面上勾出曲线，投影至曲面上，再切割改变材质

    盾牌厚度通过ExtrudeCrv拉伸即可

  • 咖啡豆研磨机Rhino犀牛基础建模视频演示&图文教程

    咖啡豆研磨机Rhino犀牛基础建模视频演示&图文教程

    [b2_insert_post id=”https://www.3dscg.com/rhino-download-yanmoji.html”]




    今天用Rhino犀牛建咖啡豆研磨机的模型，这个模型比较基础

    下面我们来建一个这个研磨机

    先把图片导入前视图，用直线定好位，

    用Curve曲线勾出研磨机内壳的轮廓线


    把曲线按中线（Revolve）旋转成型


    DupEdge复制研磨机边缘线，ExtrudeCrv拉伸出厚度为0.5的面


    再把里面的刀片建完，刀片在前视图上勾出曲线

    这里可在顶视图观察曲线是否在同一水平面，如果不是，

    在犀牛里有Setpt对齐命令


    ExtrudeCrv拉伸 出面


    OffsetSrf偏移出0.5厚度的曲面


    在顶视图勾出刀片的轮廓线，ExtrudeCrv拉伸出面


    用BooleanSplit布尔运算切割把面切掉，再Mirror镜像复制


    接下在刀片中间上下方画两个圆柱体垫片


    接着做机器的按钮，选择研磨机的内壳，用Cap加盖命令，

    把内壳变成实体，在前视图画出按钮位置的轮廓线，

    Rotate旋转轮廓线和外壳边缘差不多的倾斜度即可

    再ExtrudeCrv拉伸出面


    BooleanSplit布尔运算切割出按钮位置


    用差不多方法建出按键，所不同就是拉伸出按键

    再用FilletEdge建立圆角


    ExtractSrf抽离出曲面删除

    把内壳所有面群组


    接下来画研磨机的外壳部分，同样先定好位，勾出外壳的轮廓线

    Revolve旋转成型，注意在勾外壳的时候，不同材质可断开来画


    不同材质分图层，在前视图勾出需删除的面的轮廓线


    Trim修剪并OffsetSrf偏移出厚度


    再把内壳移入外壳中


    在顶视图中画出曲线，用Pipe命令画出电线

    模型完成


    咖啡豆研磨机模型的比例、尺寸、细节方面请自行调整

    谢谢观看!

    ​

  • 小米电热水壶Rhino犀牛建模视频演示教程（二）

    小米电热水壶Rhino犀牛建模视频演示教程（二）

    接着上节课的小米热水壶建模



    把壶嘴和把手用Join组合


    再OffsetSrf偏移曲面 加个厚度


    画一条如图曲线


    再复制一条至另一侧，放样出曲面


    用BooleanSplit布尔运算切割把壶嘴不平的地方切割掉

    注意：曲面如果刚好在多重曲面的边缘线上，布尔运算切割是会失败的

    所以在些之前在前视图把这个曲面往Z轴和X轴移动-0.1，一点点就行

    再用Split切割


    把面单独选出来，在前视图中，用直线，选择与曲线垂直画条直线

    对齐中线，用Pipe画出圆管，BooleanSplit布尔运算切割出按键

    再把其用FilletEdge建立圆角做出缝的效果


    然后同样用直线拉伸出面的方法，把其他缝也切割出


    接下把Logo做出来，先把壶复制一个，在前视图上勾出Logo外形

    Project投影到壶身上，Trim修剪掉出Logo，再OffsetSrf向外偏移曲面


    好，余下的细节请自行补充

    最后完成图


    ​

    ​

  • 螺旋吊灯建模演示-Rhino犀牛视频教程&图文步骤

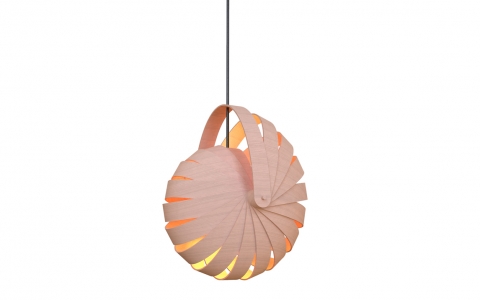

    螺旋吊灯建模演示-Rhino犀牛视频教程&图文步骤

    [b2_insert_post id=”https://www.3dscg.com/rhino-download-luoxuandeng.html”]

    今天用Rhino犀牛建一个螺旋状吊灯，这款吊灯用Grasshopper来

    建的话能非常快建出来，不会Grasshopper草蜢的可以用犀牛来做建，

    就是比较繁琐，下面来看如何建螺旋吊灯



    先定好中轴线，向两边复制单位为100的参数，再向上复制160作为定位线


    根据定位线作椭圆

    image.png​

    用Tirm剪切掉下半部分


    用Offset偏移曲线命令，偏移2 个单位，共偏移19个


    把这些半椭圆曲线用cale1D单轴缩放逐个缩放


    全选曲线用ExtrudeCrv拉伸


    在右视图中轴线上画出如下图形，半圆半径为13


    剪切Tirm


    全选曲面用OffsetSrf偏移厚度为2的曲面


    在右视图以原点为起点画一圆形作辅助

    全选多重曲面，向下移动15个单位


    全选多重曲面，以圆心为起点Rotate旋转-20度减选一个再旋转-20的方法做成螺旋

    比较繁琐，可以打开两个窗口来，比较快捷



    最后把细节做上，吊灯固定器和员杆可画直线再用Pipe圆管命令，完成图如下


    有什么问题可以下方给我留言 ，谢谢观看！

  • Rhino犀牛格栅镂空球形吊灯建模图文视频教程&Keyshot渲染演示

    Rhino犀牛格栅镂空球形吊灯建模图文视频教程&Keyshot渲染演示

    今天 用Rhino犀牛建一个格栅镂空的球体吊灯

    主要运用了Contour建立等距断面线，BooleanDifference布尔运算差集等命令

    高清视频请前往B站，ID：当厘子



    先在前视图绘出竖向中轴线，向两侧分别复制单位为12的辅助线

    右视图如是


    在顶视图创建以原点为圆心半径为10的球体

    选择选择球体使用Contour建立等距断面线

    在前视图以两侧直线为界线，选择平面方向

    间距为1，画出等距线，



    把这些线用ExtrudeCrv拉伸出实体，挤出长度为0.2


    把半径为10的球体隐藏

    以原点为圆心再建一个半径为9的球体，

    用 BooleanDifference布尔运算差集命令，

    把里面的球体减去，如下镂空状


    显示出半径为10的球体

    选择球体使用Contour建立等距断面线

    在右视图以两侧直线为界线，选择平面方向

    间距为1，画出等距线，


    线用ExtrudeCrv拉伸出实体，挤出长度为0.2

    隐藏半径为10的球体


    以原点为圆心再建一个半径为9.5的球体

    使用 BooleanDifference布尔运算差集

    把里面半径为9.5的球体减去，如下镂空状


    接下来把整个灯体旋转90度，顶部建一个Box


    用 BooleanDifference布尔运算差集把顶部减去


    在前视图画曲线用Pipe生成圆管，再把圆管用ArrayPolar环形阵列五个

    生成吊灯的吊杆，完成图如下

    image.png​

    镂空吊灯完成，有什么问题可以在下方给我留言，本节视频后面

    还用Keyshot做了渲染的演示，谢谢观看！

  • Rhino犀牛视频演示教程-螺口节能灯基础建模

    Rhino犀牛视频演示教程-螺口节能灯基础建模

    [b2_insert_post id=”https://www.3dscg.com/rhino-light.html”]

  • Rhino犀牛视频演示教程-字母杯子基础建模

    Rhino犀牛视频演示教程-字母杯子基础建模

    [b2_insert_post id=”https://www.3dscg.com/rhino-download-cup2021625.html”]

    [b2_insert_post id=”https://www.3dscg.com/cup.html”]

    高清视频请前往B站，Id：当厘子
